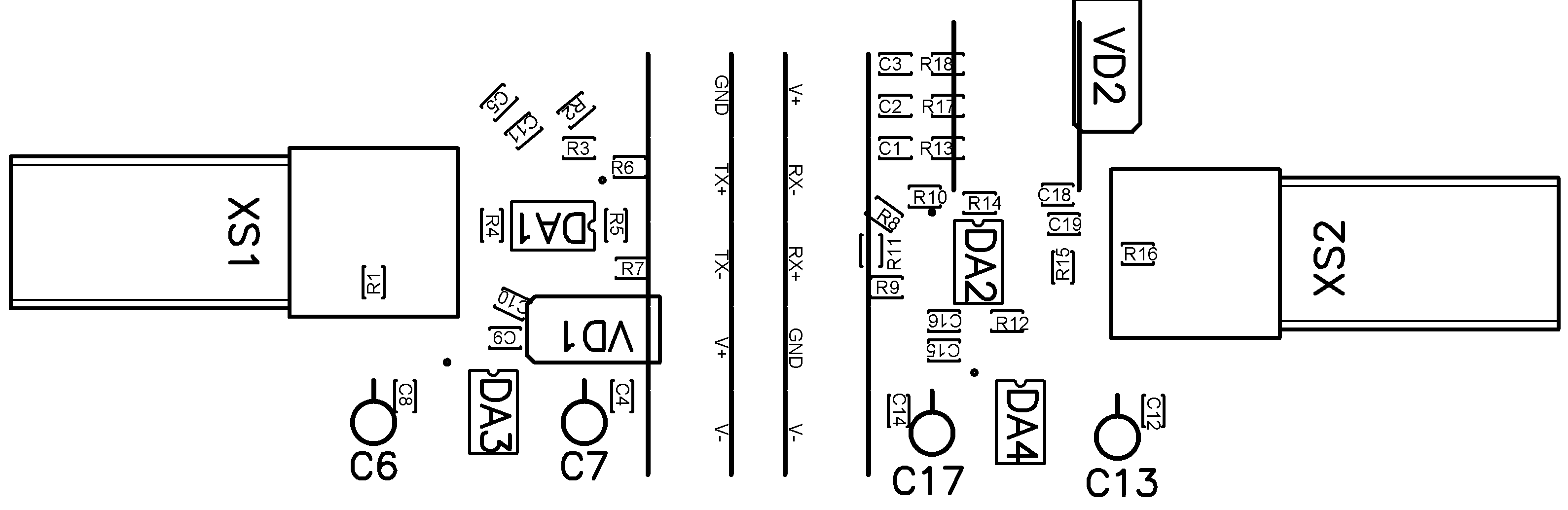

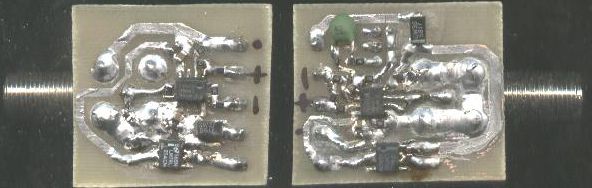

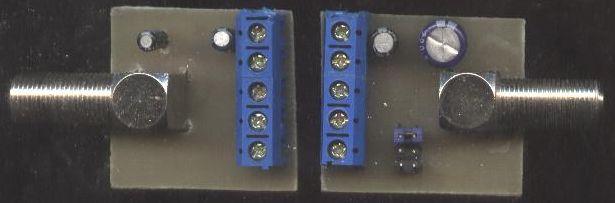

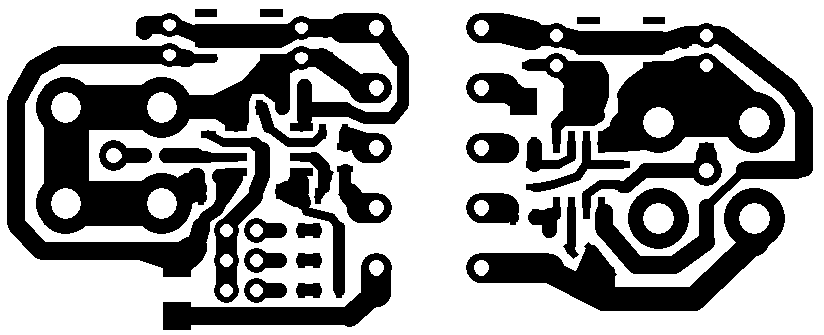

Design based on NSC application brief 116 'Lower system cost solution for transmitting video'. 78L05 splits power supply to form virtual ground for opamp. Jumper block 'compensation' selects RC-network that compensates high-frequency loss on long cables. R14, R15 can be used to adjust amplification. Scheme was tested with cheap LMH6643 dual opamps on 100m CAT-5 cable, showed satisfactory results with black-white camera.

Additional information :

За основу взята схема из NSC application brief 116 'Lower system cost solution for transmitting video'. 78L05 разделяет питание, формируя виртуальную землю для операционного усилителя. Джамперами 'compensation' выбирается RC-цепочка для компенсации ВЧ затухания на длинной линии. С помощью R14, R15 можно подобрать коэффициент усиления. Схема была протестирована с дешевыми сдвоенными операционными усилителями LMH6643 на 100-метровом CAT-5 кабеле, показала неплохие результаты с черно-белой камерой.

Дополнительная информация :

Основою є схема з NSC application brief 116 'Lower system cost solution for transmitting video'. 78L05 ділить живлення, формуючи віртуальну землю для операційного підсилювача. Джамперами 'compensation' вибираєтся RC-ланка для компенсації ВЧ затухання на довгій лінії. С допомогою R14, R15 можна зкоректувати коефіцієнт підсилення. Схема була протестована з дешевими здвоєними операційними підсилювачами LMH6643 на 100-метровому CAT-5 кабелі, показала непогані результати с чорно-білою камерою.

Додаткова інформація :

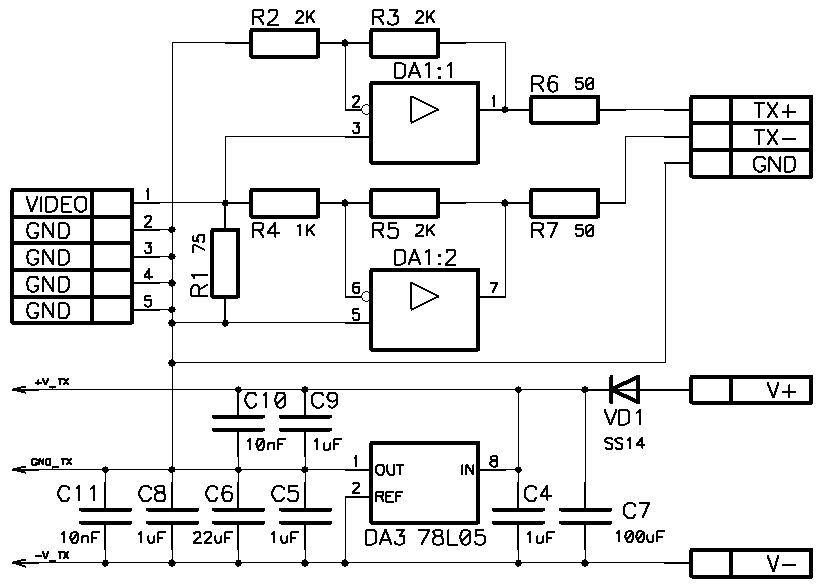

Transmitter schematics

Схема передатчика

Схема передавача
